Gleitgewindetreibe neigen bereits ab einer minimalen Winkelfehlstellung von 100 µRad oder einem Parallelversatz von Mutter und Schlitten zu einer deutlichen Verschlechterung in ihrem Laufverhalten. Das kann zu Schwergängigkeit, erhöhtem Verschleiß und letztendlich zum Ausfall des tribologischen Systems führen. Daher muss beim Einbau eines Gleitgewindetriebs in eine Baugruppe auf höchste Genauigkeit geachtet werden.

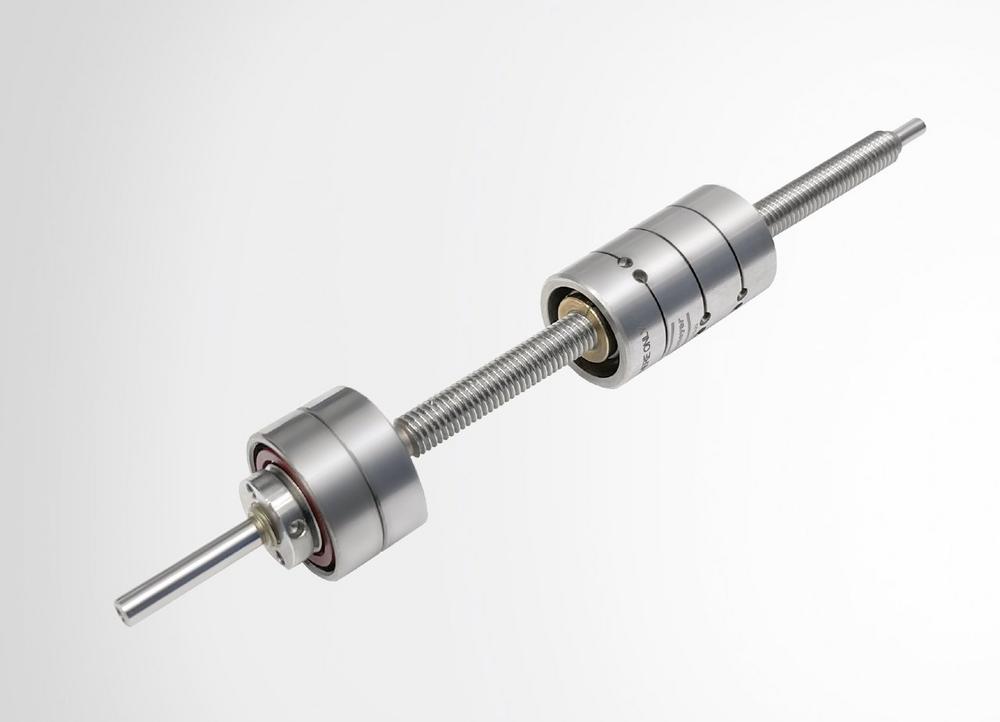

Mit dem neuen FLEX-Trieb bringt die Feinmess Suhl GmbH die hohen Anforderungen der Branche an Präzision und Einfachheit unter einen Hut. „Die Lösung ist denkbar einfach – durch die Kapselung der Mutter und das Anbringen von Ausgleichselementen werden mögliche Schieflagen oder Parallelversätze neutralisiert, sodass bei der Mutternmontage ohne großen Aufwand eine sehr hohe Genauigkeit erreicht werden kann,“ erklärt René Schiffmann, Leiter Vertrieb bei der Feinmess Suhl GmbH. Die spielfrei vorgespannte Mutter erhält vier Festkörpergelenke, die das Kippen in zwei Ebenen und Parallelversatz in zwei orthogonalen Richtungen zur Verfahrrichtung, und somit Zwang auf die Mutter, verhindern. Zusätzlich kann ein Schmierstoffreservoir eingebracht werden, um die einwandfreie Funktion des Gleitgewindetriebs über einen langen Zeitraum sicherzustellen.

Ausführungen nach Kundenwunsch

Aktuell bietet der Hersteller seine neue Produktlinie für hochgenaue Anwendungen mit gehärteter und geschliffener Spindel, einem metrischen ISO-Gewinde mit einem Flankenwinkel von 60° oder einem Trapezgewinde, mit bis zu vier Gängen sowie verschiedene Lagerausführungen an. Die Spindel ist mit einem Nenndurchmesser zwischen 3 mm und 12 mm, einer Steigung von 0,2 mm bis 5 mm und einer Länge von 70 mm bis 310 mm erhältlich. „Die Rahmenbedingungen für die Auslegung des FLEX-Triebs liefern uns die Kunden in ihrer Anfrage – wir passen dann das Produkt entsprechend an,“ so Schiffmann weiter. Dank der jahrelangen Erfahrung in der Fertigung von Gleitgewindetrieben ist der Hersteller in der Lage, exakt auf individuelle Anforderungen einzugehen. Der OEM-Markt profitiert von der überragenden Genauigkeit der Spindelantriebe in Einbausituationen, die ansonsten hochpräzise Anbauteile, sehr erfahrene Monteure und einen aufwändigen Justage-Prozess erfordert hätten.

Mehr als 100 Jahre Erfahrung in der Fertigung von Gleitgewindetrieben machen die Feinmess Suhl GmbH zu einem starken Partner. Als Mitglied der Steinmeyer-Gruppe liefert das Unternehmen bei Bedarf auch ganze Baugruppen – auf Wunsch inklusive Motor und Antriebselektronik, so dass jeglicher Montageaufwand für den Kunden entfällt.

Über Feinmess Suhl – ein Unternehmen der Steinmeyer Gruppe
Weltweit zählen mehr als 600 Mitarbeiter zur Steinmeyer-Gruppe, welche die drei Kompetenzzentren Antriebstechnik, Positioniertechnik und Präzisionsmesstechnik vereint. Als inhabergeführte Unternehmensgruppe steht Steinmeyer für langlebige und überaus exakt gefertigte Produkte, die in anspruchsvollen Anwendungen zum Einsatz kommen. Zu den drei in Deutschland produzierenden Unternehmen zählen die August Steinmeyer GmbH & Co. KG in Albstadt, die Steinmeyer Mechatronik GmbH in Dresden und die Feinmess Suhl GmbH in Suhl.

Gegründet 1878 zählt die Feinmess Suhl GmbH mit ihrem breiten Angebot an mechanischer und elektronischer Präzisionsmesstechnik zu den ältesten Herstellern von Messwerkzeugen in Deutschland. Heute bietet das Unternehmen neben Mess- und Kalibriertechnik mit seinen Gleitgewindetrieben auch Elemente zur Positionierung in feinmechanischen Baugruppen an. Abgerundet wird das Portfolio durch Dienste und Support in den Bereichen Engineering, Reparaturen, Werks- und DAkkS-Kalibrierungen sowie Seminaren und Schulungen rund um das Thema Prüfmittelüberwachung.
